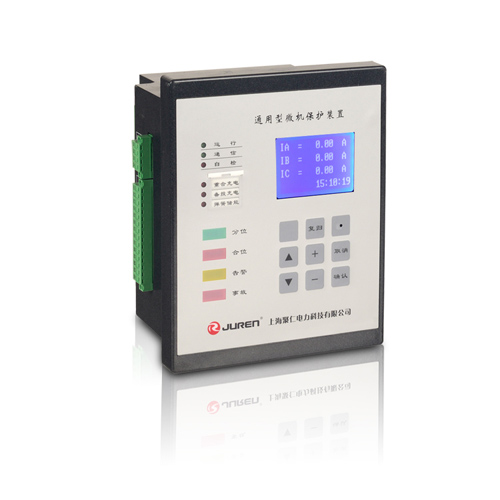

  RGP101內容簡介

  RGP101通用型微機綜合保護裝置是上海聚仁電力科技有限公司在總結了國內外同行多年應用經驗基礎上，結合國內綜合自動化系統的實際特點，開發研制的集保護、監視、控制、通信等多種功能于一體的電力自動化產品，是構成智能化開關柜的理想電器單元。該產品內置一個由二十多個標準保護程序構成的保護庫，具有對一次設備電壓電流模擬量和開關量的完整強大的采集功能（電流測量通過保護CT實現）。

  RGP101應用范圍

  （1）35KV進線保護測控
  （2）35KV主變壓器高壓側后備保護及非電量保護
  （3）35KV主變壓器低壓側后備保護及非電量保護
  （4）10（6）KV進線單元保護
  （5）10（6）KV出線單元保護
  （6）10（6）KV分段單元保護
  （7）10（6）KV廠（所）用變壓器單元保護
  （8）10（6）KV高壓電動機單元保護
  （9）10（6）KV高壓電容器單元保護
  （10）10（6）KV高壓電抗器單元保護
  （11）進線備自投功能及橋開關備自投功能
  （12）PT單元測控及PT切換功能

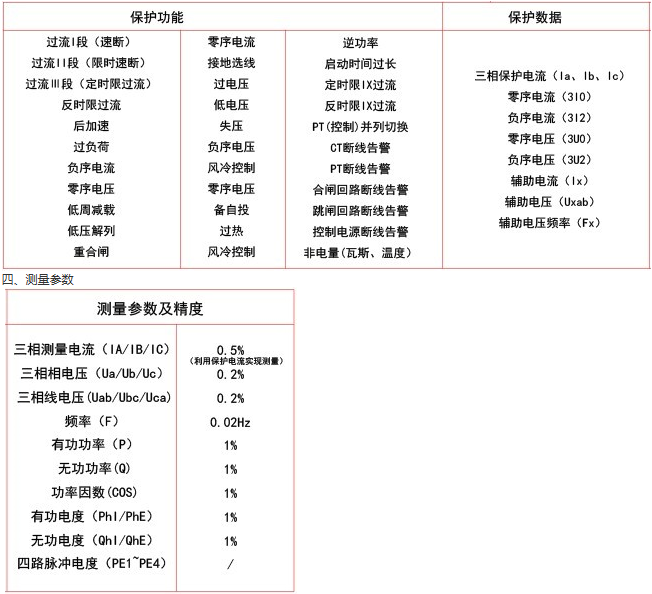

  RGP101保護功能及測量參數

  通用型微機保護裝置全功能通用，可作為：進線保護、出線保護、分段保護、配（廠）變保護、電動機保護、電容器保護、主變后備保護、發電機后備保護、PT監控及并列、各種非電量保護等。

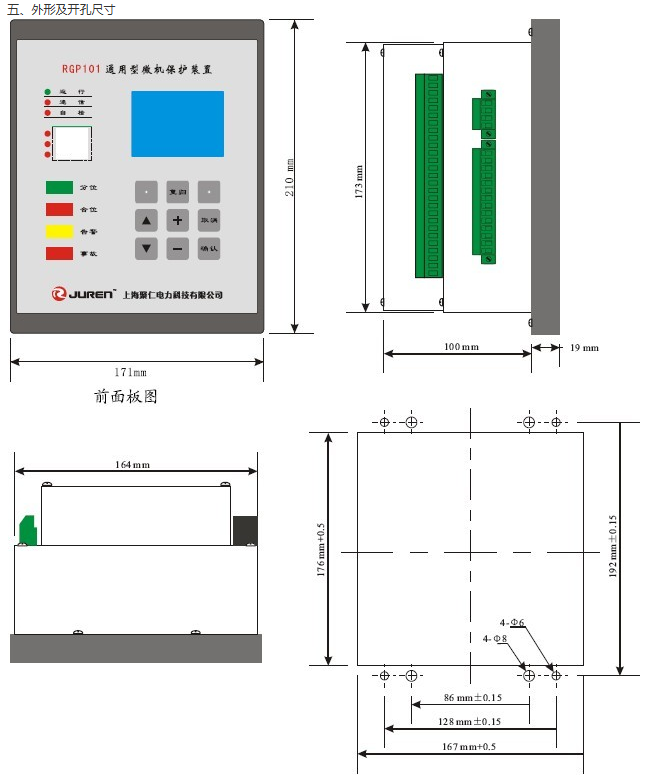

  RGP101外形及開孔尺寸

  通用型微機保護裝置的外形及開孔尺寸圖，如下圖所示
