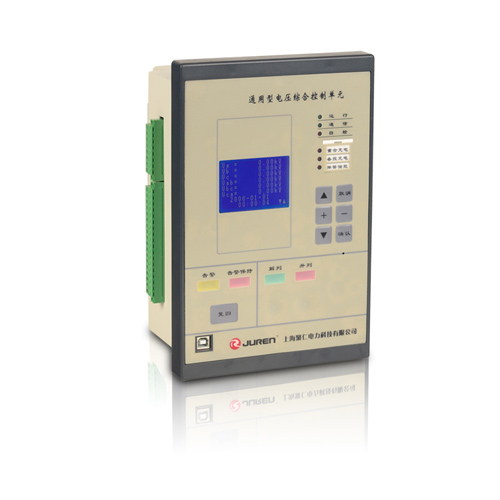

裝置內置一個由二十多個標準保護程序構成的保護庫，具有對PT柜模擬量和開關量的完整強大的采集功能，配備標準RS485通訊口和工業CAN口雙通訊接口。以上基本功能通過合理配置可實現以下間隔的保護和測控功能：
（1）35KV兩路PT單元的電壓監測、PT控制及并列；
（2）35KV一路PT單元的電壓監測、PT控制、PT消諧；
（3）10（6）KV兩路PT單元的電壓監測、PT控制及并列、PT消諧；
（4）10（6）KV一路PT單元的電壓監測、PT控制、PT消諧；

產品具有事件記錄功能，可記錄與電力系統安全運行相關的所有事件，時間分辨率小于1ms，可在線記錄事件100條，掉電不丟失，便于分析故障原因和診斷設備缺陷；
具有故障錄波功能，可真實記錄故障前后的電流、電壓、開關狀態等信息，記錄密度每周波24點，記錄長度為故障前2周波，故障后7周波，掉電不丟失；

具有多套保護定值手動切換功能；

序號 功能
1 I母過電壓保護
2 I母低電壓保護
3 I母零序電壓保護（母線絕緣監察）
4 I母負序電壓保護
5 I母高頻保護
6 I母低頻保護
7 I母消諧功能
8 I母PT斷線檢測功能
9 II母過電壓保護
10 II母低電壓保護
11 II母零序電壓保護（母線絕緣監察）
12 II母負序電壓保護
13 II母高頻保護
14 II母低頻保護
15 II母消諧功能
16 II母PT斷線檢測功能
17 I母PT控制功能
18 II母PT控制功能
19 PT并列功能
20 非電量保護1～8

1、保護庫中配置有二十幾種常用保護，滿足用戶對不同電氣設備或線路的保護要求；
2、用戶可根據實際運行需要配置相應的保護，真正實現為用戶”量身定做；
3、自定義保護功能可實現標準保護庫中未提供的特殊保護；
4、各保護功能相對獨立，保護定值、時限、閉鎖條件和保護投退可獨立整定和配置；
5、保護功能的實現不依賴于通信網絡，滿足電力系統對保護的可靠性要求；
6、支持多套保護定值手動切換；
7、與事件記錄、故障錄波、通信功能緊密配合，使繼電保護技術的應用達到一個新的水平；

序號 測量參數 測量精度
1 I母三相相電壓 （Ua、Ub、Uc） 0.2%
2 II母三相相電壓 （Ua、Ub、Uc） 0.2%
3 I母三相線電壓 （Uab、Ubc、Uca） 0.5%
4 II母三相線電壓 （Uab、Ubc、Uca） 0.5%
5 I母零序電壓 （3U0） 0.2%
6 II母零序電壓 （3U0） 0.2%
7 I母電壓頻率（F） 0.02Hz
8 II母電壓頻率（F） 0.02Hz
9 I母二分之一次零序電壓諧波（3U0/2） 0.5%
10 I母三分之一次零序電壓諧波（3U0/3） 0.5%
11 I母三次零序電壓諧波（3U0-3） 0.5%
12 II母二分之一次零序電壓諧波（3U0/2） 0.5%
13 II母三分之一次零序電壓諧波（3U0/3） 0.5%
14 I母三次零序電壓諧波（3U0-3） 0.5%
以上測量值能根據PT接線方式和變比，自動進行工程量轉換，并分別顯示一次側值和二次側值。

PT控制
PT控制功能，當PT控制功能開放后，測控裝置就會根據PT柜隔離刀輔助接點的斷合及PT回路是否有故障決定輸出或斷開電壓小母線，為PT并列和PT檢修做好準備。
PT并列
PT并列功能，當PT并列功能開放后，測控裝置就會根據分段柜斷路器位置及隔離刀輔助接點的位置及兩側PT柜小母線是否斷開的信息決定并列或斷開兩側電壓小母線。保證檢修或某段母線PT有故障時供電的連續進行，提高供電的可靠性。
