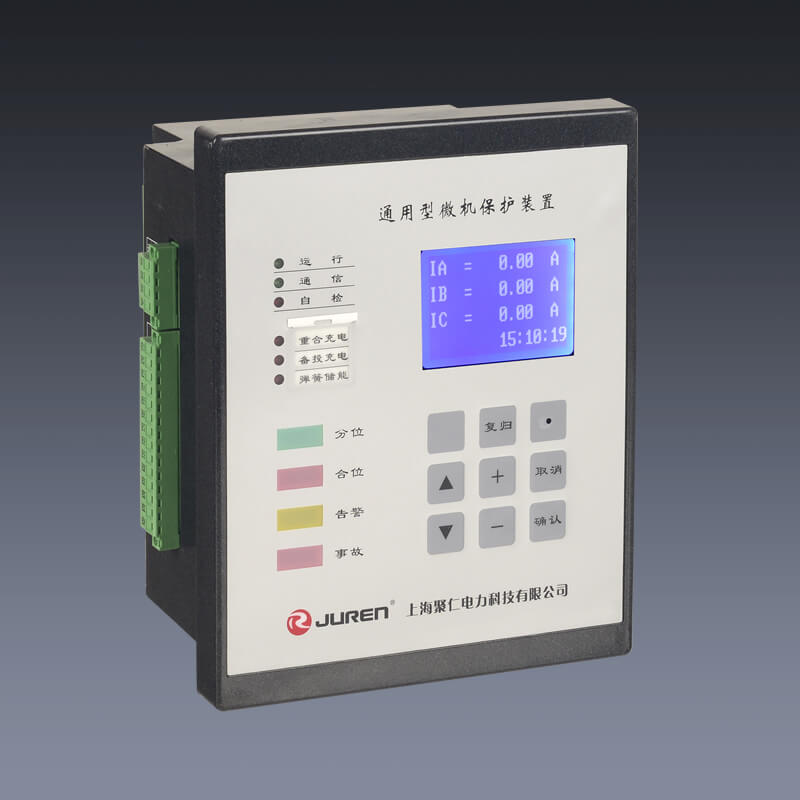

  • 10KV通用型保護裝置
  • 所屬類別：微機保護裝置

  • 適用范圍

    中置柜、環網柜（10KV）

    三相電流測量精度

    IA、IB、IC（0.5%）

    三相相電壓測量精度

    Ua、Ub、Uc（0.2%）

    三相線電壓測量精度

    Uab、Ubc、Uca（0.2%）

    功率測量精度

    有功功率、無功功率、功率因數（1%）

    通訊接口

    RS485/CAN口（MODBUS規約）

    我要詢價留言

    • 10KV通用型保護裝置概述
    可作為35Kv及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直接接地系統的各類電器設備和線路的保護及測控，也可作為部分66Kv、110Kv電壓等級中系統的電 壓電流的保護及測控。
    10KV通用型保護裝置功能
    ●35Kv進線保護測控。
    ●35Kv主變壓器高壓側后備保護測控及非電量保護。
    ●35Kv主變壓器低莊側后備保護測控及非電量保護。
    ●10(6)KV進線單元保護測控。
    ●10(6)KV出線單元保護測控。
    ●10(6)KV分段單元保護測控。
    ●10(6)Kv廠（所）用變壓器單元保護測控。
    ●10(6)Kv高壓電動機單元保護測控。
    ●10(6)Kv高壓電容器單元保護測控。
    ●10(6)KV高壓電抗器單元保護測控。
    ●進線備自投功能及橋開關備自投功能。
    ●PT單元測控及PT切換功能。
    保護功能設置整定表
    序號 名稱 范圍 說明
    01 過流I段 ---/TRE/ALM/TRP/TR1/TR2

    ---：不啟用該保護

    TRE：保護出口不跳閘，發故障信號

    ALM：保護出口不跳閘，發預告信號

    TRP：保護出口驅動保護跳閘繼電器發故障信號

    TR1：保護出口驅動備用1繼電器發故障信號

    TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號
    02 過流II段 ---/TRE/ALM/TRP/TR1/TR2
    03 過流III段 ---/TRE/ALM/TRP/TR1/TR2
    04 反時過流 ---/TRE/ALM/TRP/TR1/TR2
    05 后加速 ---/TRE/ALM/TRP/TR1/TR2
    06 過負荷 ---/TRE/ALM/TRP/TR1/TR2
    07 負序電流 ---/TRE/ALM/TRP/TR1/TR2
    08 零序電壓 ---/TRE/ALM/TRP/TR1/TR2
    09 接地選線 ---/TRE/ALM/TRP/TR1/TR2
    10 過電壓 ---/TRE/ALM/TRP/TR1/TR2
    11 低電壓 ---/TRE/ALM/TRP/TR1/TR2
    12 失壓 ---/TRE/ALM/TRP/TR1/TR2
    13 負序電壓 ---/TRE/ALM/TRP/TR1/TR2
    14 零序電流 ---/TRE/ALM/TRP/TR1/TR2
    15 備用保護 ---/TRE/ALM/TRP/TR1/TR2
    16 低周減載 ---/TRE/ALM/TRP/TR1/TR2
    17 低壓解列 ---/TRE/ALM/TRP/TR1/TR2
    18 重合閘 ---/TRE/ALM/TRP/TR1/TR2
    19 備自投 ---/TRE/ALM/TRP/TR1/TR2
    20 過熱 ---/TRE/ALM/TRP/TR1/TR2
    21 逆功率 ---/TRE/ALM/TRP/TR1/TR2
    22 啟動過長 ---/TRE/ALM/TRP/TR1/TR2
    23 定IX過流 ---/TRE/ALM/TRP/TR1/TR2
    24 反IX過流 ---/TRE/ALM/TRP/TR1/TR2
    25 風冷控制 ---/TRE/ALM/TRP/TR1/TR2
    26 電動機 ON/OFF ON為電動機相關保護增加控制選項
    27 PT控制 ON/OFF ON為開放PT控制功能
    28 PT并列切換 ON/OFF ON為開放PT并列切換功能
    29 非電量1 ---/TRE/ALM/TRP/TR1/TR2

    ---：不啟用該保護

    TRE：保護出口不跳閘，發故障信號

    ALM：保護出口不跳閘，發預告信號

    TRP：保護出口驅動保護跳閘繼電器發故障信號

    TR1：保護出口驅動備用1繼電器發故障信號

    TR2：保護出口同時驅動保護跳閘繼電器和備用2繼電器發故障信號
    30 非電量2 ---/TRE/ALM/TRP/TR1/TR2
    31 非電量3 ---/TRE/ALM/TRP/TR1/TR2
    32 非電量4 ---/TRE/ALM/TRP/TR1/TR2
    33 非電量5 ---/TRE/ALM/TRP/TR1/TR2
    34 復壓開出 ---/TRE/ALM/TRP/TR1/TR2
    保護投退整定表
    序號 名稱 范圍 說明
    01 過流I段 OFF/ON/S08~S12

    OFF：表示保護退出，允許遙控

    ON：:表示保護投入，允許遙控

    S08~S12：表示保護的投退由外部開關量控制，外部開關量合則保護投入，外部開關量分則保護退出。S08~S12分別對應外部開關量的IN08~IN12，該選項禁止遙控。
    02 過流II段 OFF/ON/S08~S12
    03 過流III段 OFF/ON/S08~S12
    04 反時過流 OFF/ON/S08~S12
    05 后加速 OFF/ON/S08~S12
    06 過負荷 OFF/ON/S08~S12
    07 負序電流 OFF/ON/S08~S12
    08 零序電壓 OFF/ON/S08~S12
    09 接地選線 OFF/ON/S08~S12
    10 過電壓 OFF/ON/S08~S12
    11 低電壓 OFF/ON/S08~S12
    12 失壓 OFF/ON/S08~S12
    13 負序電壓 OFF/ON/S08~S12
    14 零序電流 OFF/ON/S08~S12
    15 備用保護 OFF/ON/S08~S12
    16 低周減載 OFF/ON/S08~S12
    17 低壓解列 OFF/ON/S08~S12
    18 重合閘 OFF/ON/S08~S12
    19 備自投 OFF/ON/S08~S12
    20 過熱 OFF/ON/S08~S12
    21 逆功率 OFF/ON/S08~S12
    22 啟動過長 OFF/ON/S08~S12
    23 定IX過流 OFF/ON/S08~S12
    24 反IX過流 OFF/ON/S08~S12
    25 風冷控制 OFF/ON/S08~S12
    26 非電量1 OFF/ON/S08~S12
    27 非電量2 OFF/ON/S08~S12
    28 非電量3 OFF/ON/S08~S12
    29 非電量4 OFF/ON/S08~S12
    30 非電量5 OFF/ON/S08~S12
    31 復壓開出 OFF/ON/S08~S12
    測量精度
    三相電流 0.5%（利用保護電流實現測量）
    三相相電壓 0.2%
    三相線電壓 0.2%
    頻率 0.02Hz
    有功功率 1%
    無功功率 1%
    功率因數 1%
    有功電度 1%
    無功電度 1%
    工作電源
    電壓范圍 85～264V（交流或直流）
    正常功耗 <5W
    最大功耗 <10W
    電源跌落 200ms
    上電沖擊 4A
    隔離耐壓 3kV
    控制電源
    額定電壓 220V（交流或直流）（額定電壓為110V的必須在定貨時注明）
    過載能力 70％～120％額定電壓，連續工作
    隔離耐壓 4kV
    交流電流回路
    額定電流 5A（額定電流為1A的必須在定貨時注明）
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電流（連續工作），10倍額定電流（允許10s），40倍額定電流（允許1s）
    隔離耐壓 4kV
    交流電壓回路
    額定電壓 100V（線電壓）或100/√3（相電壓）
    功率消耗 <0.5VA/每相
    過載能力 2倍額定電壓，連續工作
    隔離耐壓 4kV
    開關量輸入回路
    額定電壓 24VDC（由裝置內部電源提供）
    功率消耗 每回5mA（IN01～IN16）
    過載能力 <1ms
    隔離耐壓 4kV
    繼電器輸出回路
    分斷電壓 250VAC、220VDC
    分斷功率 1250VA交流或120W直流（電阻性負載），500VA交流或75W直流（電感性負載）
    工作電流 5A，連續工作
    隔離耐壓 4kV
    動作時間 <5ms
    觸點材料 銀上鑲金
    電氣壽命 2,000,000次
    機械壽命 20,000,000次
    環境條件
    正常溫度 -10℃～55℃
    極限溫度 -30℃～70℃
    存儲溫度 -40℃～85℃
    相對濕度 ≤95%，不凝露
    大氣壓力 80～110kPa

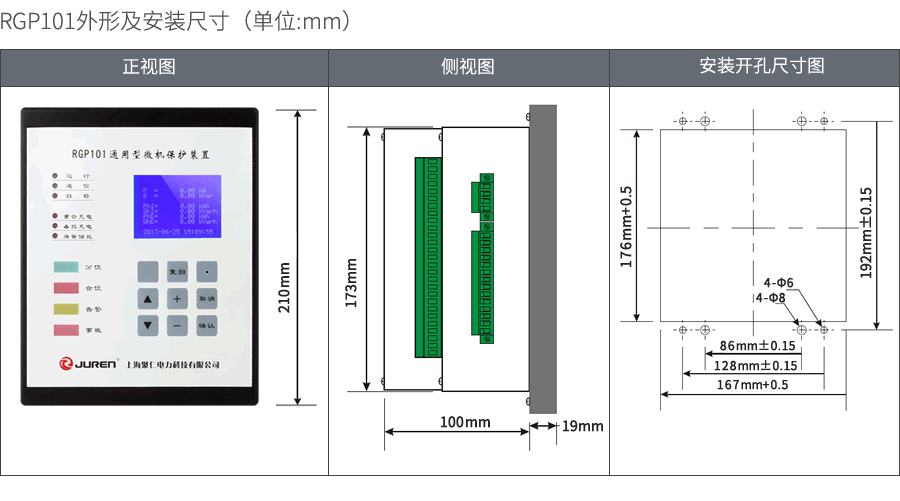

    RGP101微機保護裝置外形及安裝尺寸
