產品目錄

ZJB-842保持中間繼電器

文章概述

產品型號：ZJB-842
功能類型：保持中間繼電器
觸點形式：8常開
直流電壓：24、48V、110V、220V可選
電流繞組：4個

ZJB-842概述

ZJB-842中間繼電器為保持中間繼電器，用于各種繼電器保護和自動控制裝置中，以擴充觸點數和增加觸點容量。此繼電器為保持型中間繼電器，ZJB-842解決了常規電磁型中間繼電器110V和220V所用導線很細、匝數很多，存在容易斷線、可靠性低、動作時間和返回時間長等缺點。

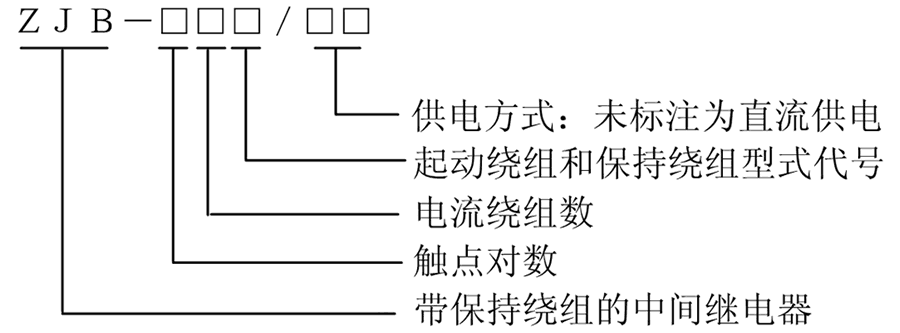

ZJB-842型號及含義

ZJB-842主要特點

●采用進口密封型繼電器，防潮，防塵，不斷線，可靠性高。
●ZJB-842為電壓型快速中間繼電器，動作和返回時間快。
●繼電器動作后有燈光指示。
●中間繼電器電氣和機械壽命長。
●觸點容量大，觸點接觸電阻小。
●絕緣耐壓水平高。

觸點形式說明

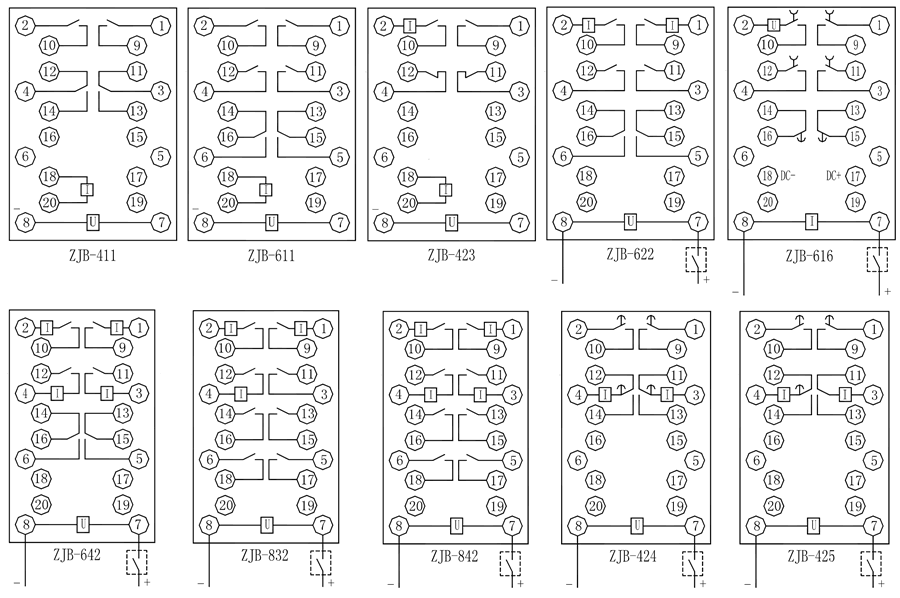

ZJB-842接線圖

ZJB-842技術參數

動作值保持值和返回值
直流電壓型	不大于70%額定電壓，不小于50%額定電壓
直流電流型	不大于70%額定電流，不小于40%額定電流
返回值	不小于5%額定值
ZJB-842動作時間和返回時間
動作時間	不大于20mS
返回時間	不大于20mS
較大功耗
直流電壓型	220VDC 下，ZJS 系列不大于7W，其它不大于3W
交流電壓型	220VAC 下，ZJS 系列不大于7VA，其它不大于3VA
直流電流型	不大于1.5W
觸點較大容量
直流切斷負載能力	直流250V 以下，τ=5ms，感性負載50W，阻性負載150W
交流切斷負載能力	交流250V 以下，負載1200VA
允許長期接通電流	5A
絕緣性能
絕緣電阻	用1000V 搖表測量各引出端子對外殼鎖緊螺釘之間的絕緣電阻不小于10MΩ
絕緣耐壓	各引出端子對外殼鎖緊螺釘能承受工頻電壓2000V，同組觸點間能承受工頻電壓1000V，歷時一分鐘無擊穿
電氣和機械壽命
電氣壽命	觸點在額定負荷下為一萬次
機械壽命	觸點在空載狀態下為三百萬次。
環境條件
環境溫度	20±2℃
相對濕度	45%～75%
大氣壓力	86～106KPa
正常使用條件
環境溫度	-10℃～+50℃
環境相對濕度	不大于90%
大氣壓力	80～110KPa
溫度	-25℃～+70℃
海拔高度	不大于2500 米
