• HJZS-96概述

  作為斷電延時返回的輔助繼電器，用于直流或交流操作的各種保護或自動控制裝置中，以增加觸點數量。其功能類型為斷電延時中間繼電器，采用導軌殼體安裝，具有接線方便、無需開孔。內部采用靜態集成電路其選擇范圍和精度都比老式電磁式的更廣更高，而且通過按鍵整定，操作方便。

  型號觸點數量說明

  型號	觸點數量	電壓操作
  HJZS-91延時中間繼電器	4常開	交流或直流
  HJZS-92延時中間繼電器	6常開	交流或直流
  HJZS-93延時中間繼電器	2常開2常閉	交流或直流
  HJZS-94延時中間繼電器	4常開2常閉	交流或直流
  HJZS-95延時中間繼電器	4常閉	交流或直流
  HJZS-96延時中間繼電器	2常開4常閉	交流或直流
  HJZS-97延時中間繼電器	4轉換	交流或直流
  HJZS-98延時中間繼電器	2常開2轉換	交流或直流
  HJZS-99延時中間繼電器	4常開2轉換	交流或直流

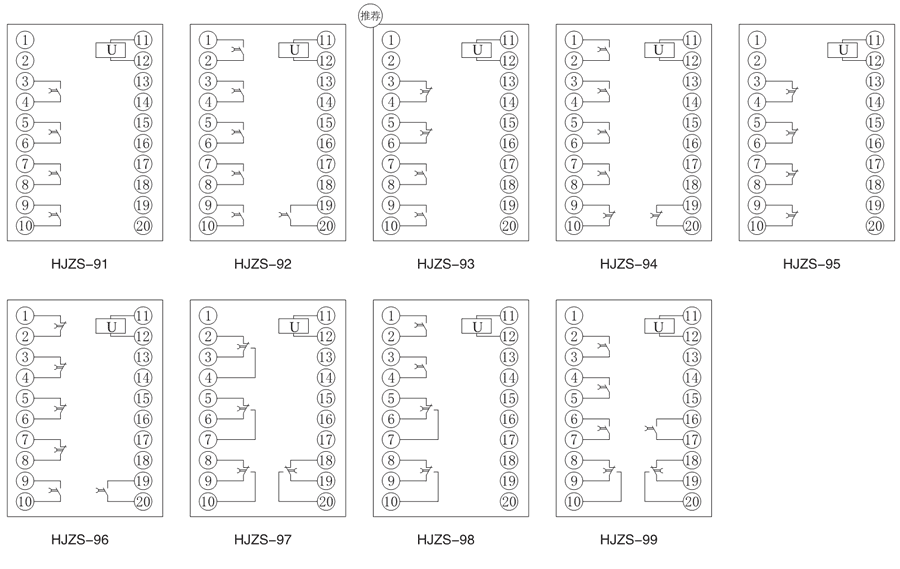

  接線圖



  HJZS-96技術參數

  額定參數
  直流額定電壓	48V、110V、220V可選
  交流額定電壓	48V、110V、220V、380V、415V可選
  直流動作值	不大于70%額定電壓
  交流動作值	不大于80%額定電壓
  返回值	不小于10%額定值
  返回時間	30ms~3s（可調）
  功耗	不大于5W
  繞組類型	1個電壓工作繞組
  動作時間
  直流中間繼電器	不大于30ms
  交流中間繼電器	不大于35ms
  絕緣性能
  絕緣電阻	繼電器外殼與外露帶電端子之間用開路電壓500V的兆歐表測量，絕緣電阻不小于10MΩ
  絕緣耐壓	繼電器外殼與外露帶電端子之間能耐受2KV（有效值）50Hz試驗電壓，歷時1分鐘，無擊穿或閃絡現象
  環境條件
  環境溫度	-15℃～55℃
  工作電壓	不大于120%額定電壓
  工作位置	任意
  周圍磁場強度	小于0.5mT
  環境相對濕度	不大于90%
  大氣壓力	80～110KPa
  溫度	-25℃～+70℃
  海拔高度	不大于2500 米

  外形尺寸圖
