• DZ-431/4420概述

  DZ-431/4420繼電器用于交直流操作的各種保護和自動控制裝置中，以增加觸點的數量和容量。其中DZ-431型用于直流回路，DZ-432型用于交流回路。接線方式采用凸出式前接線或后接線。

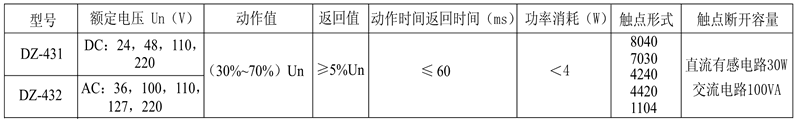

  觸點形式表


  注：觸點組合形式及數量用4位數字代碼表征，列于型號之后，依次表示動合，動斷、轉換、過渡轉換。
  技術參數

  ●交流額定電壓：360V、100V、110V、127V、220V。
  ●直流額定電壓：24V、48V、110V、220V。
  ●動作電壓：不大于額定電壓的60%。
  ●返回電壓：不小于額定電壓的10%。
  ●觸點形式：8040、7030、4240、4420、1104。
  ●動作時間和返回時間：不大于60ms。
  ●功率消耗：不大于5W。
  ●介質強度：產品各導電端子連在起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電歷時1分鐘試驗而無絕緣擊穿或閃絡現象。
  ●觸點長期允許接通電流：5A。
  ●觸點斷開容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，觸點的斷開容量為50W。
  ●電壽命：5×10³次。
  ●機械壽命：2.5×10⁴次。

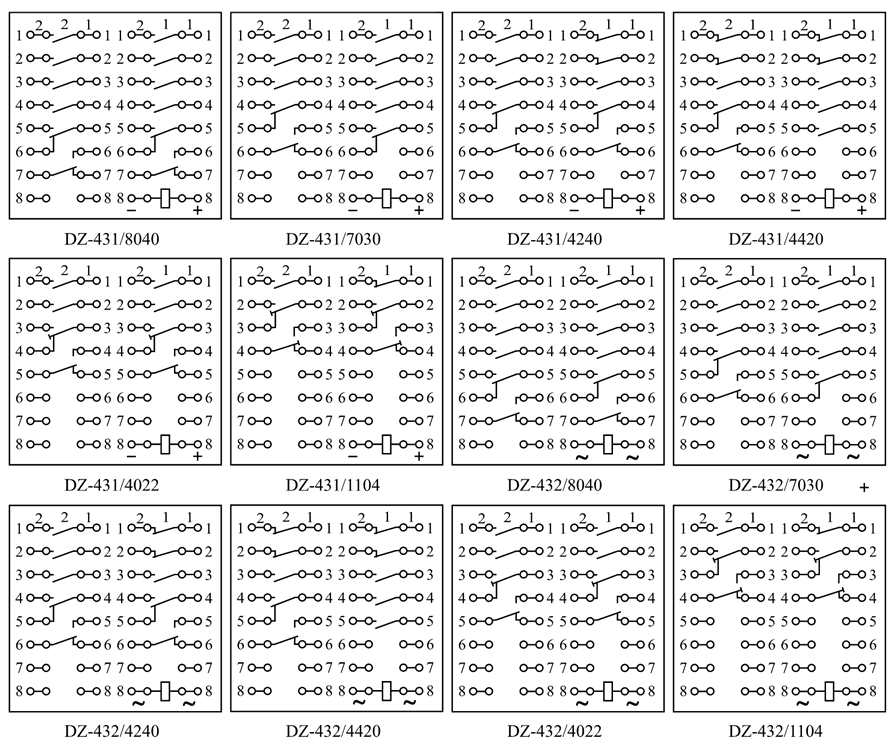

  DZ-431/4420端子接線圖

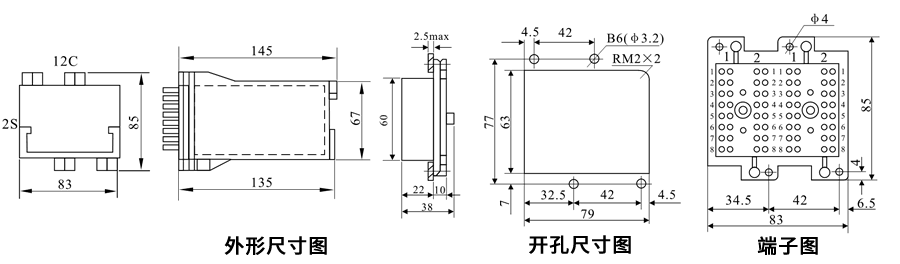

  DZ-431/4420凸出式板后接線
