• DZ-17概述

  DZ-17DZ-10系列中間繼電器作為輔助繼電器、用于各種保護線路中，以增加主保護繼電器的觸點數量或接點容量。常見的型號有DZ-15、DZ-16、DZ-17。其額定電壓分別為直流2V、48V、110V、220V可選。觸點形式有2閉2開、3閉1開、4閉三種可選。
  DZ-17主要技術要求

  ●觸點形式：DZ-15中間繼電器具有兩付動合和兩付動斷觸點，DZ-16型中間繼電器具有三付動合和一付動斷觸點，DZ-17型中間繼電器具有四付動合觸點。
  ●額定電壓：直流2V、48V、110V、220V。
  ●動作值：不大于70％額定電壓值。
  ●返回值：不小于額定值的5%。
  ●動作時間：在額定值下不大于45ms。
  ●返回時間：當輸入激勵量由額定值降至零時，繼電器的返回時間不大于60ms。
  ●功率消耗：不大于7W。
  ●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，輸出觸點的斷開容量為50W。
  ●輸出觸點長期允許接通電流為5A。
  ●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

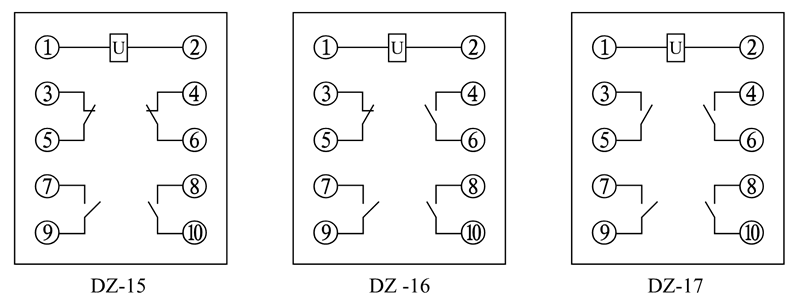

  DZ-17內部接線圖



  DZ-17板前接線





  DZ-17板后接線


  DZ-17端子圖
