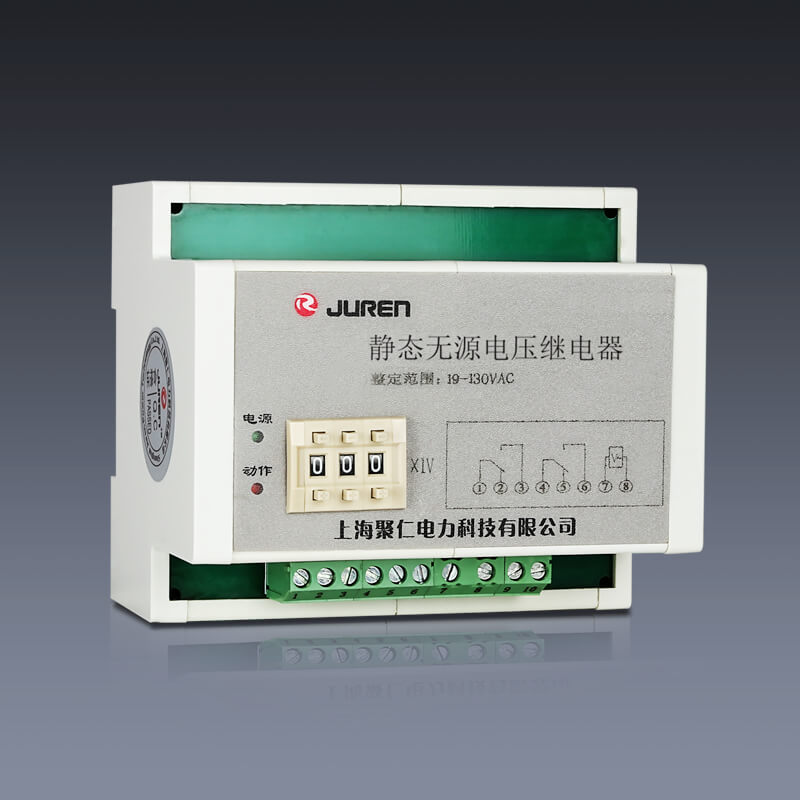

RWY-D系列電壓繼電器

所屬類別：電壓繼電器

整定范圍

19V～130V、85V～265V、180V～440V，級差為1V

過電壓返回系數

0.85～0.95

低電壓返回系數

1.02～1.12

功率消耗

交流回路功耗小于1.5VA（交流額定值100V時）

返回時間

不大于27ms

安裝方式

35mm導軌安裝

我要詢價留言

產品詳情
相關產品
產品類目
項目業績

RWY-D系列電壓繼電器概述

用于發電機，變壓器和輸電線的繼電保護裝置中，作為過電壓保護或低電壓閉鎖的啟動元件。采用集成電路，具有精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬等特點。且作為低電壓繼電器使用無抖動現像，無需直流輔助電源可替代電磁型電壓繼電器。RWY-D系列電壓繼電器采用導軌安裝殼體，此種殼體體積小、外形美觀、輕便，重量只有300-500g,可無限拼裝，符合歐規標準，可直接安裝在開關柜35mm導軌條上，極大的提高了安裝密度，方便接線。

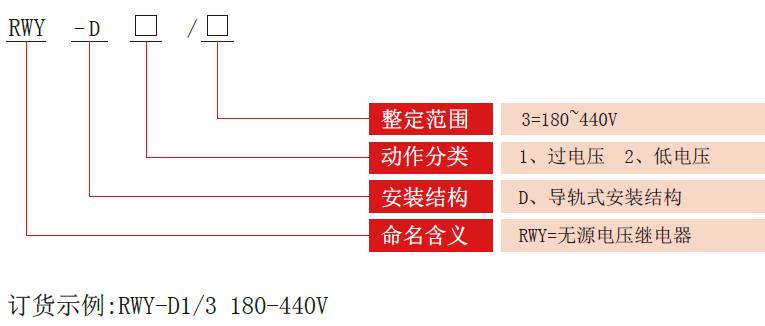

RWY-D系列電壓繼電器型號分類及含義

RWY-D系列電壓繼電器技術參數

整定范圍

19V～130V、85V～265V、180V～440V，級差為1V

過電壓返回系數

0.85～0.95

低電壓返回系數

1.02～1.12

功率消耗

交流回路功耗小于1.5VA（交流額定值100V時）

返回時間

不大于27ms

安裝方式

35mm導軌安裝

RWY-D電壓繼電器工作原理

RWY-D電壓繼電器為靜態繼電器，采用進口集成電路構成，被測量的交流電壓U~ 經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui，經整定后進行整流，整流后脈沖電壓經濾波器濾波，得到與Ui成正比的直流電壓Uo，在電平檢測中Uo與直流參考電壓Ue進行比較，若直流電壓Uo低于參考電壓，電平檢測器輸出正信號，驅動出口繼電器，則本繼電器處于動作狀態。反之，不論是過電壓繼電器或是低電壓繼電器，若直流電壓Uo高于參考電壓Ue，電平檢測器輸出負信號，處于不動作狀態。

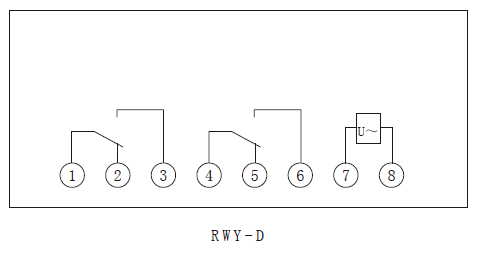

內部接線圖
